Damast unter der Lupe!


Rainer, unser "Hoffotograf", hat die Makrofotografie für sich und uns entdeckt.

Jetzt ist man ja manchmal recht froh, wenn einer nicht ganz so genau hinschaut, aber wir haben mal es genauer betrachten lassen. Damast mal unter der Lupe mit 30-50-facher Vergrößerung.

Damastklinge aus der Telchinen-Schmiede

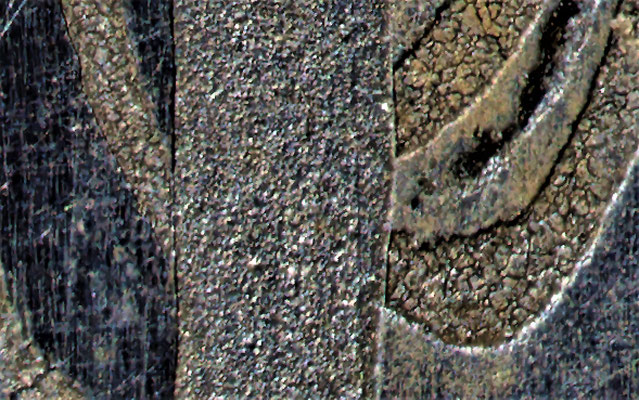

Damastklinge unter 40-facher Vergrößerung

Damastmesser aus der Telchinen - Schmiede
Damastmesser TS-6 von der Telchinen-Schmiede

Die Vergrößerung oben stammt von der Damastklinge des Messers TS-6



Ist echt der Hammer, was man bei der Makrofotografie so alles zu sehen bekommt. Muster im Damast, welche sich mit dem bloßen Auge grob abzeichnen, zeigen sich bei Vergrößerung mit kleinteiligen Schichtungen, welche in den groben Mustern versteckt sind.


Damast-Messer / Telchinen-Schmiede
Sterndamast unter 40-facher Vergrößerung
Sterndamat - Jagdnicker, gefertigt während eines Schmiedekurses in der Telchinen-Schmiede.
Sterndamat - Jagdnicker, gefertigt während eines Schmiedekurses in der Telchinen-Schmiede.

In den letzten beiden Artikel zum Thema "Feuerverschweißung / Feuerschweißung" wurde viel über die Theorie geschrieben. Atomare Bindungen, Korngrößen, Schichten zwischen den einzelnen verschiedenen Stahlsorten,.... auf dem obigen Bild wird das ganze sichtbar!



Übrigens, das Sterndamastfoto stammt vom Jagdnicker, ein gelungenes Messer aus einem Schmiedekurs der Telchinen-Schmiede.


gewalztes Puddeleisen
gewalztes Puddeleisen

Puddeleisen.

Für die Fertigung der Türangeln bei Campus-Galli wurden wir auch mit Puddeleisen konfrontiert.

In der Vergrößerung sieht man sehr gut, dass hier mehrere Schichten mittels Walzen verbunden wurden. Während der Bearbeitung haben sich die einzelnen Schichten voneinander gelöst.

Damastklinge aus der Telchinen-Schmiede
Damastklinge / Messerschneide unter 50-facher Vergrößerung / Sehr schön ist die präzise Schneide links zu erkennen.


Feuerverschweißen genauer betrachtet!


Erstmal muss ich was los werden. Es freut mich riesig, dass die Webseite so wahnsinnig viele Leser hat. Insbesondere der vorangegangene Artikel über das Thema "Schweißen im Feuer" erreichte mittlerweile über 20.000 Schmiedebegeisterte weltweit. Dankeschön!



Das letzte Mal haben wir das Thema "Feuerschweißen" versucht so einfach wie möglich darzustellen. Natürlich bleiben da nach der Lektüre noch Fragen offen. Hans Gruber hat in seinem Kommentar zum letzten Artikel die folgende Frage aufgeworfen : "Einerseits sollen die zu verschweißenden Materialien im ähnlichen Temperaturfenster liegen und anderseits empfehlt ihr Kohlenstoffstahl mit Reineisen zu verschweißen.... widerspricht sich das nicht. oder stehe ich auf der Leitung?"



Gibt es da eine einfache Antwort?

Liegt ein Widerspruch in der Erklärung vor?


Die Antwort auf all eure Fragen!


Schmuckarmband aus im Feuer verschweißtem Damast, Kupfer und Leder
Schmuckarmband aus im Feuer verschweißtem Damast, Kupfer und Leder

42!

Oh Mann, ich sollte das Lesen der englischen Hochliteratur, wie "Per Anhalter durch die Galaxis", bleiben lassen.



So, jetzt mal im Ernst!



Wir tauchen nun hinab auf die atomare Ebene und betrachten nun genauer was da passiert und erklären die ein oder anderen Begriffe.



Um die Dinge im kleinen betrachten und verstehen zu können gehen wir in die 1940er Jahre zurück, in die Zeit der überschweren Dampflokomotiven. Die Dinger wurden damals immer schwerer und plötzlich trat ein Phänomen auf, was zwar schon beobachtet wurde, aber keiner so richtig auf dem Schirm hatte, die "KALTVERSCHWEIßUNG"!

Blieb die Lokomotive ein paar Tage auf einem Fleck stehen, haben sich die Räder mit den Schienen unlösbar verbunden.

Was ist da passiert?

An den Kontaktflächen zwischen Rad und Schiene wurde das Material so stark durch das hohe Gewicht aneinander gedrückt, dass sich die Unebenheiten an den Oberflächen einebneten/glätteten und es hierdurch möglich wurde, dass die atomaren Anziehungskräfte Rad und Schiene an der Grenzfläche untereinander zu einem stabilen Atomgitter verbanden. Die Folge war eine stoffschlüssige Verbindung.


Erklärung des Schweißens im Feuer / Telchinen-Schmiede

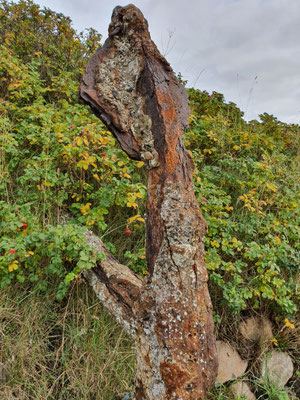

Eisenbahnrad

Das Rad sieht man noch und die Schiene auch. Druck dazu. Klingelt es schon?

Das sieht doch an den Grenzflächen verdammt so aus wie Damaststahl, den man in der Esse verschweißt hat!

Jetzt neigen wir in der Telchinen-Schmiede ja gerne zur Selbstüberschätzung, aber so bekloppt sind nicht mal wir, dass wir eine Kaltverschweißung durch reine Muskelkraft versucht haben.

Aber klar ist, es wird Druck benötigt, egal ob mit dem Hammer in der Hand, einer Presse oder einem Maschinenhammer.



Als nächstes machen wir uns über die zweite Komponente einer Feuerverschweißung her und geben dem Atom im Metall ein wenig Hilfestellung bei der Anziehungskraft, sozusagen schlüpfen wir in die Rolle eines "Hochzeitslader".



Und wie machen wir das?




Eisenkohlenstoffdiagramm
Bild von http://anorganik.chemie.vias.org/eisenkohlenstoffdiagramm.html

Gehen wir einen Schritt zurück.

Bei den meisten Schweißverfahren wird das Metall an der Verbindungsstelle geschmolzen. Es liegt uns also in flüssiger Form dar.

Jetzt mit dem Hammer in der Schmiede auf flüssiges Metall zu klopfen, wird in den seltensten Fällen zu einem Damastmesser führen.

MMHHH!?

Wir kombinieren nun die beiden Zutaten Wärme und Druck. Der Stahl, das Eisen wird so warm gemacht, dass es gerade noch fest ist und der Hammer gibt den Druck.



Am Beispiel von Reineisen erkläre ich mal was auf atomarer Ebene passiert. Das wird dann auch die Frage von Hans und dem vermeintlichen Widerspruch aufklären. Ich versuche es wie immer so leicht verdaulich zu machen wie in den anderen Artikeln.




Hier ein paar Kenndaten zu Reineisen.

(Die Erklärung zu den angegebenen Raumgittertypen findest du hier : "Gittertypen der Metalle")



  • Reineisen erstarrt bei einer Temperatur von 1536°C. Es wandelt sich von einer Flüssigkeit in einen Feststoff um mit einem kubisch-raumzentrierten Atomgitter. Alle weiteren Gitterumwandlungen finden im festen Zustand statt.
  • Ein weiterer Haltepunkt (merke dir den Begriff für nachher) ist 1392°C hier bildet sich ein kubisch-flächenzentriertes Gitter.
  • Bei 911°C ordnen sich die Eisenatome wieder in eine kubisch-raumzentrierte  Struktur um.
  • Beim Haltepunkt 769°C (Curietemperatur) tritt ein quantenmechanischer Effekt auf. Unterhalb dieser Temperatur ist Eisen magnetisch. Die Struktur bleibt aber kubisch-raumzentriert.

Bei jeder Gitterumwandlung ändern sich die Bindungsenergien der Atome (Haltepunkte).



Im Feuer verschweißte Spirale aus Baustahl
Im Feuer verschweißte Spirale aus Baustahl

Und, was haben wir bei der Kaltverschweißung gelernt? Richtig, da waren die Anziehungskräfte der Atome am Werk!

Durch die Wärmezufuhr in der Esse verändern wir die Bindungsenergie der Atome und erleichtern es ihnen, einen "neuen Partner / neues Atom" zu finden. (auch die Bewegungsenergie spielt da eine Rolle)

Die Glättung/Einebnung an den  Kontaktflächen wird durch den Druck (Hammerschläge) und die Plastizität des heißen Eisens vereinfacht.



Da wir als Schmiede eh so gut wie nie an wirklich reines Eisen kommen ( findet eigentlich nur Verwendung in speziellen Bereichen wie Magnetherstellung z.B. für ein MRT) , ist es leichter sich den groben Temperaturbereich zu merken, in dem sich unser Schmiede-Reineisen feuerverschweißen lässt.

Grob gesagt von ca. 770°C bis 1350°C.

Du siehst es ist ein sehr großes Temperaturfenster. Damit gibt es in der Praxis fast keinen Stahl, den man nicht mit Reineisen kombinieren könnte.

Du erkennst jetzt aber auch, warum kleinste Verunreinigungen, wie Zunder und Fett dir das Gelingen einer Verschweißung versauen können.


Jetzt wäre die Sache relativ einfach, wenn man nur Reineisen betrachtet. Das in der Esse auf Schweißtemperatur zu bringen und dann zusammenzuklopfen, das wird meistens von Erfolg gekrönt sein.

Der breite Temperaturbereich und die relativ unkomplizierte Handhabung sind beste Voraussetzungen um als "Bindeschicht" zwischen zwei Stählen oder als äußerer "Temperaturschutz" (Ummantelung) eines Damastpaketes zu dienen. Natürlich sollte beim Einsatz von Reineisen als Zwischenschicht die "Abkohlung" des zu verbindenden Stahles berücksichtigt werden. Ruck zuck ist aus einem härtbaren Stahl ein für z.B. Messer untauglicher Stahl geworden.



Nun hat die Menschheit selten so viel Glück, dass was einfach bleibt, deshalb sind im Eisen oft Legierungsbestandteile . Mal verbessern sie den Werkstoff und manchmal verschlechtern sie die Eigenschaften. Was der Festigkeit zum Vorteil gereicht, kann für die Schweißbarkeit ein Fluch sein.

Die Legierungselemente verändern nicht nur die Umwandlungstemperaturen (Haltepunkte) , sondern verändern auch das Gefüge und die Korngrößen im Werkstoff.



Jetzt darfst also atomare Bindungskräfte, Gefügeveränderungen, Kornbildung , Diffusion der Atome innerhalb des Werkstückes und quantenmechanische Effekte im Verhältnis zur Temperatur berücksichtigen. Dann packst jetzt noch so profane Dinge wie Luftzufuhr, Schlagkraft mit dem Hammer, Hotspots im Feuer, Wärmeabfuhr über Amboss und Hammer, Lichtverhältnisse bei der Temperaturerkennung, Schwefeleintrag durch Steinkohle, Entzug/Zufuhr von Kohlenstoff über das Kohlefeuer, Rotbrüchigkeit, etc...... dazu und du kriegst einen "Vogel"!



Die meisten Damastschmiede verwenden deshalb ihre 2-3 Stahlsorten in ihren Paketen. Da wissen sie, wie sich die Stähle bei welcher Temperatur verhalten und können ihre Schmiedetechnik perfektionieren und mit Mustern rum experimentieren. Wahre Kunstwerke werden so seit den Anfängen des Eisenzeitalters geschaffen. Respekt an alle Schmiede, welche die Techniken beherrschen.

Es gibt für jedes Material ein Datenblatt mit den wichtigen Infos. Du kannst diese bei deinem Lieferanten anfordern, am besten mit Temperaturdiagrammen für Wärmebehandlungen, oder zum Beispiel im Stahlschlüssel nachlesen.



Jetzt kommen wir wieder zur großen Klappe. Für uns in der Telchinen-Schmiede ist die Verwendung des immer gleichen Ausgangsmateriales nicht der Weg den wir gehen. Das Interessante für uns ist das immer wieder NEUE. Der Vorgang des Schweißens im Feuer an sich. Die richtige Temperaturführung sehen, erspüren, erahnen, das ist unsere Herausforderung, der wir uns stellen. Natürlich kriegen wir einen Rosen-, Feder-, Schleif-,....Damast hin, aber der Reiz der Gratwanderung beim Verschweißen von oft unbekanntem Material ist für uns das Spannende!



Schnapp dir den Hammer, heize deiner Esse tüchtig ein  und finde heraus was  dir den "Kick" gibt!

Und, es gibt keinen Fehlschlag, sondern nur neue, spannende und interessante Erfahrungen!



Und denke daran, die Schmiede vor hunderten von Jahren sind auch ohne den Theorie-Kram zum Erfolg gekommen, also WAG ES!




2 Kommentare

Tipps zum Schweißen im Feuer


Immer wieder werden wir gefragt, wie wird den so ein Damast (-Messer) gefertigt?

Die Antwort ist dann recht "einfach", durch "Verschweißen von verschiedenen Eisen- und Stahlsorten im Feuer".

Jetzt ist dann meistens der Zeitpunkt, wo der fragende Blick des interessierten Leihen einen anstarrt, oder der Schmiedeprofi  die Augenbrauen hochzieht und die nächste Frage hinterherschiebt, "warum klappt das bei euch meistens und bei mir nicht?"



Versuchen wir mal eine "befriedigende Antwort" zu finden. Auf geht ´s!


Das Besondere an Eisen/Stahl!



Tauchen wir mal kurz in die Physik ein. Jeder kennt die 3 klassischen Aggregatzustände von z.B. Wasser:

  1. Fest, wenn es gefroren ist und man deswegen über den See laufen kann. (unter 0°Grad Celsius)
  2. Flüssig, wie du es beim Trinken kennst. (0-100°Grad Celsius)
  3. Gasförmig, beim Teekochen, wenn es dampft. (über 100°Grad Celsius)

Bevor jetzt ein übereifriger Physikstudent wieder sein neu gewonnenes Wissen breittreten will, STOP!, Klappe halten, wir wollen es  bei einfach und verständlich belassen :-) Wer tiefer eintauchen will, darf gerne eine Nachricht schicken.



So, weiter!

Jetzt kennst die drei Aggregatzustände, FEST, FLÜSSIG, GASFÖRMIG!

Wenn sich Eisen wie Wasser verhalten würde, dann wäre das gelinde gesagt Sche.....! Stell dir vor, du machst das Eisen in der Esse heiß und bei der Umwandlungstemperatur, PUFF, wird das Eisen flüssig und flutet dir die Schmiedeesse.

Irgendwie ist das bei Eisen anders. Du machst Eisen/ Stahl warm und es fängt nicht nur zum Glühen an, sondern es wird immer "weicher". Die Festigkeit des Werkstoffes nimmt mit zunehmender Temperatur ab, aber es bleibt in seiner anfänglichen Form.

Irgendwann erreichst du dann die Temperatur bei der Eisen/Stahl "TEIGIG" wird, so ähnlich wie zäher, fester Brotteig.



Dieser teigige Zwischenzustand in dem Eisen/Stahl über eine breitere Temperaturspanne bleibt, ist das Besondere an Eisen und Stahl. Erst diese Eigenschaft ermöglicht es Eisen/Stahl im Feuer zu verschweißen!



Merke:

  • Um eine Feuerverschweißung erfolgreich durchzuführen müssen die Materialien sich im "teigigen Zustand" befinden.
  • reines Eisen hat einen breite Temperaturspanne ( ca. 1200-1500° Grad Celsius) in dem es "teigig" ist.
  • je höher der Kohlenstoffanteil und Prozentsatz der Legierungsbestandteile, desto kleiner ist die Spanne und niedriger die Temperatur (hochlegierter Stahl z.B. ca. 890-920° Grad Celsius)

Jetzt kann man darüber ganze Bücher und Abhandlungen schreiben, aber das wird in der Praxis nur von zweitrangigen Nutzen sein. Trotzdem sollte man wissen warum man was tun soll.

Dir ist vielleicht schon etwas aufgefallen, oder?

Richtig, das mit den unterschiedlichen Temperaturspannen.  Es lässt sich einfacher Feuerschweißen, wenn sich die Temperaturbereiche, in der das Material teigig ist, überschneiden.



Richtig interessant und spannend wird es aber dann erst, wenn die Temperaturbereiche soweit auseinander liegen, dass der eine Stahl eigentlich schon längst verbrennt, während der andere noch nicht mal in den teigigen (schweißfähigen) Temperaturbereich angelangt ist. (z.B. Messer TS-2)


Allgemeine Tipps und Grundregeln zum Feuerschweißen

  1. Sorgfältige Vorbereitung der Bauteile, die du verschweißen willst. Sie müssen frei von Zunder sein. Entzundern kannst du das kalte Bauteil z.B. durch Schleifen oder durch Säure (z.B. Essigsäure).  Heiße Bauteile lassen sich durch abbürsten oder mit Wasser entzundern.
  2. Je geringer der Spalt zwischen den Bauteilen, desto besser. Am besten gelingt die Anpassung der Bauteile im heißen Zustand. Diesen Vorgang nennt man "Packen".
  3. Die Esse ist keine "Müllhalde"! Jede Verunreinigung, sei es durch Fremdstoffe oder Schlacke kann dir die Schweißung versauen. Also Esse vor der Schweißung säubern und schlackefrei machen.
  4. Eine grobe Struktur an den Kontaktoberflächen verhindert ein "wegschwimmen"  von kleinen Teilen. Auch wird die "Reaktionsfläche" der Schweißung gräßer. Solch eine Struktur erreichst du mit einem groben Schliff oder durch das Einschlagen eines Riffelmusters, wie bei einer Feile.
  5. Die Bauteile müssen im Feuer gleichmäßig erwärmt werden. Dies erreichst du indem du einen ausreichend großen Gluthaufen mit gleichmäßig großen und feinkörnigen Brennmaterial erschaffst. Hierdurch wird auch verhindert, dass das Werkstück in den Gebläsestrom gelangt oder Sauerstoff von der Umgebung zum Werkstoff gelangt.
  6. Um eine Oxidation (Verzunderung) an der Fügefläche zu verhindern wird diese z.B. mit Schweißpulver, Borax, Sand,... geschützt. Dies lässt sich am einfachsten bewerkstelligen, wenn man zuerst das Muttermaterial auf Rotglut erhitzt und dieses dann mit dem Schweißpulver reichlich bestreut, damit es sich schön gleichmäßig verflüssigen kann und eine "Schutzschicht" bildet. Dann das andere Bauteil kalt aufsetzen und danach gemeinsam auf Schweißtemperatur  erhitzen.
  7. Stahl (hoher Kohlenstoffanteil) lässt sich leichter mit Eisen (geringer Kohlenstoffanteil) verschweißen, als gleiche Materialien , wie Stahl und Stahl, oder Eisen und Eisen. Durch eine dünne Reineisen-Schicht zwischen den Stahlschichten im Damanstpaket kannst du diese Eigenschaft während der Verarbeitung nutzen.
  8. Mit zunehmendem Kohlenstoffgehalt oder Legierungsanteil sinkt der Schmelzpunkt des Stahles und der Bereich des "teigigen Zustandes" wird kleiner.
  9. Bildet sich ein leichtes Funkensprühen, dann ist das der richtige /späteste Zeitpunkt zum Feuerschweißen! Für niedrig legierte Stähle und Eisen ist dies eine ganz gute Faustregel. Bei hochlegierten Stählen kann aber bereits ein sichtbarer Funke schon zum "Durchbrand" im Damastpaket führen und die Feuerschweißung ist misslungen. Zur Beobachtung lässt du dir am besten ein kleines Sichtfenster im Kohlehaufen.
  10. Die ersten Hammerschläge beim Feuerschweißen sind noch gefühlvoll und leicht, schließlich ist das Material ja noch "teigig". Danach werden sie immer fester.
  11. Je weniger "Hitzen" ( Erwärmung im Feuer) benötigt werden, desto besser ist dies für das Material.  Die Materialeigenschaften bleiben dann erhalten.  Einpacken des Werkstücks in eine dünne Tonschicht, Verwendung von Holzkohle oder wenigstens schwefelarmer Steinkohle, Benutzung einer Gasesse, Gestaltung des Werkstückes damit später die Randschichten abgetrennt werden können,.... solche Tricks helfen dir die Eigenschaften des Materials zu erhalten und die Verschweißung fehlerfrei durchzuführen.
  12. Übung, Übung,Übung..... nur durch Fehler lernt man. Also, wenn mal was schief geht, dann ist das kein Beinbruch, sondern nur die Möglichkeit seinen Erfahrungsschatz für ein noch schwierigeres Projekt zu erweitern.  (Wenn es schief läuft!)

Ich hoffe dir helfen die Tipps und viel Spaß beim Feuerschweißen!
